Заключение

по результатам испытаний набора дефектоскопических материалов

для капиллярного контроля цветным методом (очиститель Инспектор CLN, пенетрант Инспектор PRN, проявитель Инспектор LDN)) фирмы ООО «ИНСПЕКТОР-НК» (Россия)

№ КД-ИН/07-11 от 07.11.2023 г.


АО «НИКИМТ-Атомстрой» на правах Головной материаловедческой организации
ГК Росатом (Приказ ГК «РОСАТОМ» от 29.05.17 № 1/468-П) провело испытания набора дефектоскопических материалов для капиллярного контроля цветным методом фирмы
ООО «ИНСПЕКТОР-НК» (Россия) в составе:

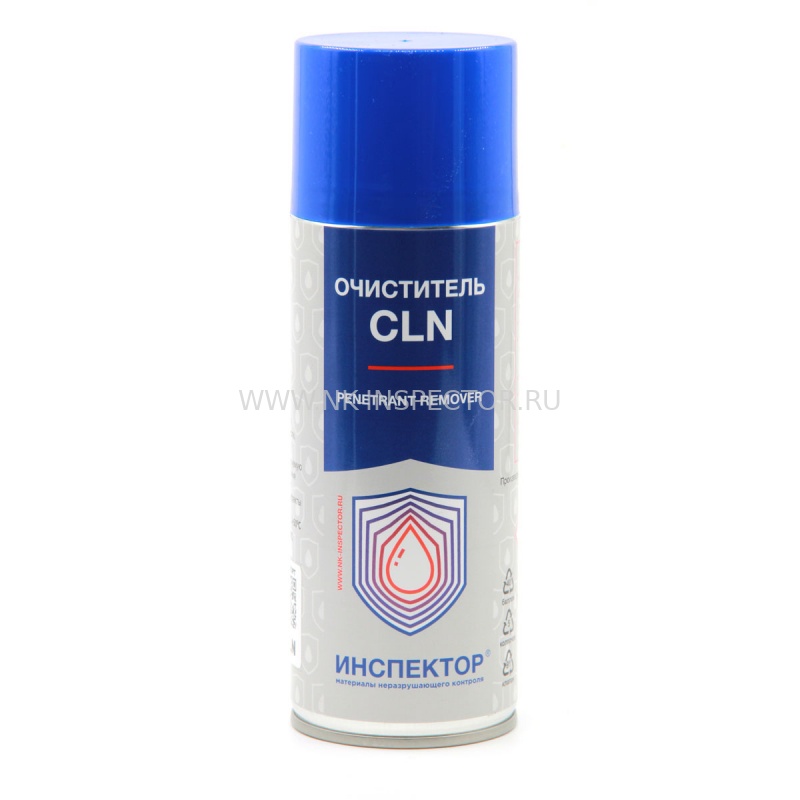

- очиститель CLN (парт. 47);

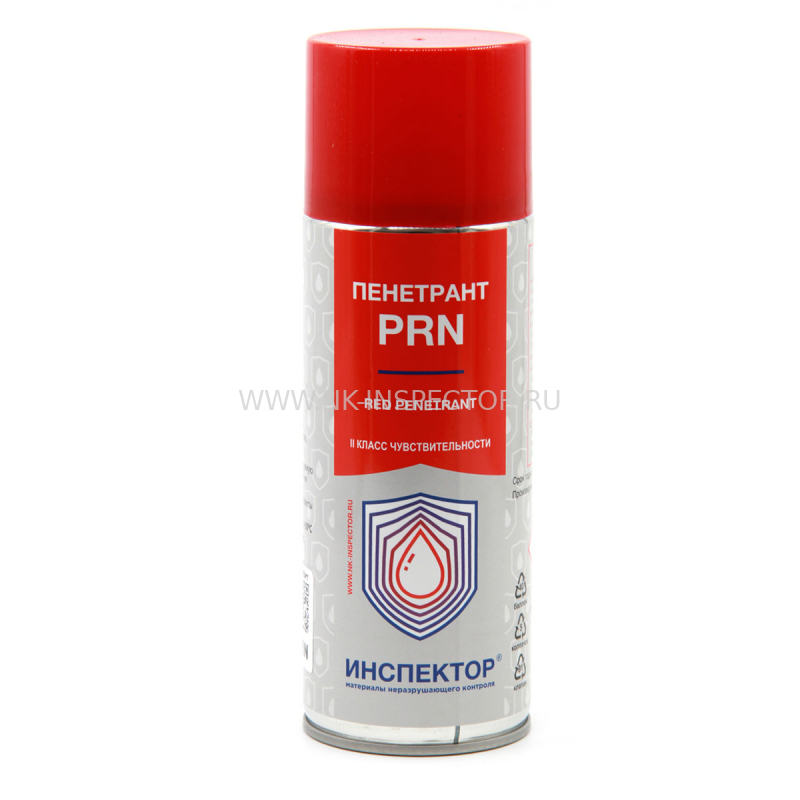

- пенетрант PRN (парт. 48);

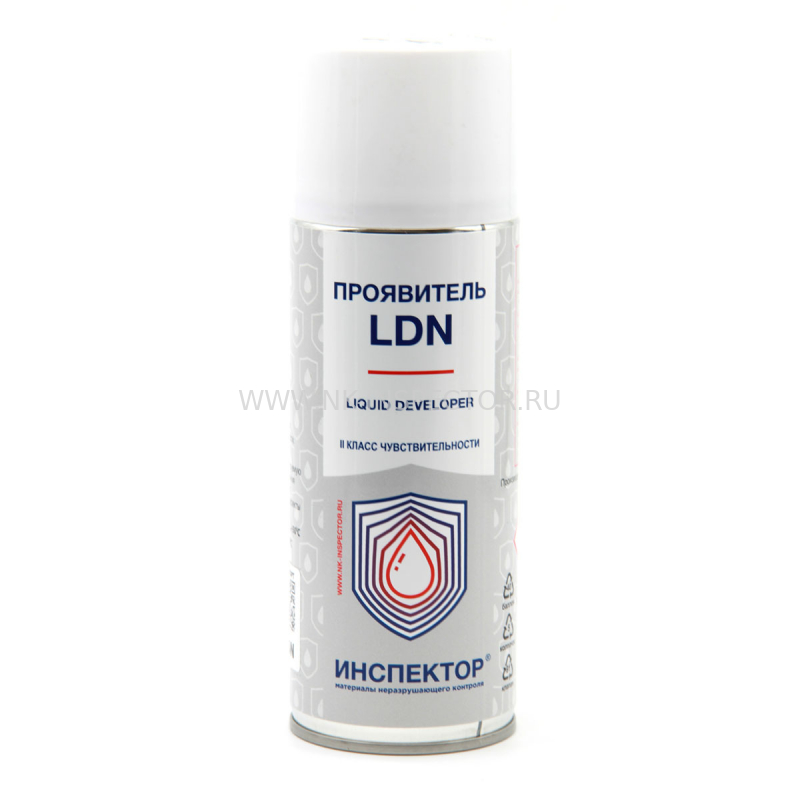

- проявитель LDN (парт. 71)

Цель испытаний:

Испытания проводились с целью определения чувствительности набора дефектоскопических материалов фирмы ООО «ИНСПЕКТОР-НК» для капиллярного контроля цветным методом (очиститель CLN, пенетрант PRN, проявитель LDN) в соответствии с требованиями следующей нормативной документации:

- ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля».

- ПНАЭ Г-10-032-92 «Правила контроля сварных соединений элементов локализирующих систем безопасности атомных станций».

- ПНАЭ Г-7-025-90 «Стальные отливки для атомных энергетических установок. Правила контроля».

- ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов) сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль».

- РБ-090-14 «Унифицированные методики контроля основных материалов (полуфабрикатов) сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Капиллярный контроль».

Условия проведения испытаний:

Испытания проводились в лабораторном помещении с температурой воздуха в диапазоне
от 21,0 ºС до 23.5 ºС.

Термостатирование контрольных образцов и дефектоскопических материалов проводилось
в температурном диапазоне от -10 ºС до +40 ºС.

Относительная влажность воздуха в зоне испытаний не превышала 43,7 %.

Осмотр и оценка результатов испытаний проводили при дневном свете и искусственном освещении с использованием люминесцентных ламп при освещенности 2638 лк (при цветном методе).

Общая освещенность в соответствии с требованиями РБ-090-14 (ГОСТ 18442-80) составляла не менее 750 лк.

Методика испытаний.

Испытания проводились на контрольных образцах – пластинах из стали 40Х13
с искусственными дефектами типа единичных, тупиковых, неразветвленных трещин
длиной от 3 мм до 7 мм и средней шириной раскрытия до 1 мкм, от 1 мкм до 10 мкм, а также
10 мкм и более, что отвечает требованиям РБ-090-14 (ПНАЭ Г-7-018-89) при капиллярном контроле по I, II и III классам чувствительности соответственно.

Перед каждым испытанием набора дефектоскопических материалов контрольные образцы подготавливались путем выдержки в ацетоне не менее 6 часов с последующим прогревом
при температуре 120 ºС в течение 60 минут для очистки полостей трещин.

Тестирование дефектоскопических материалов состояло из следующих этапов:

- очистка и обезжиривание образца;

- подготовка образца к контролю;

- термостатирование образцов и дефектоскопических материалов;

- нанесение и выдержка пенетранта на контролируемой поверхности;

- удаление индикаторного пенетранта;

- нанесение и сушка проявителя;

- выдержка и осмотр контролируемой поверхности;

- анализ полученных индикаторных следов;

- очистка образца от дефектоскопических материалов.

Дефектоскопические материалы (пенетрант и проявитель) наносились на контролируемую поверхность путем аэрозольного распыления.

Удаление пенетранта проводилось путем протирки контролируемой поверхности бязью, смоченной очистителем.

В условиях низких температур (от -10 до +8) удаление пенетранта проводили протиркой контролируемой поверхности бязью, смоченной в этиловом спирте.

Результаты испытаний.

Набор дефектоскопических материалов для капиллярного контроля фирмы
фирмы ООО «ИНСПЕКТОР-НК» (Россия) в составе:

- очиститель CLN (парт. 47);

- пенетрант PRN (парт. 48);

- проявитель LDN (парт. 71)

позволяет выявлять:

- несплошности с раскрытием от 1,0 мкм до 10,0 мкм, что соответствует II классу чувствительности согласно РБ-090-14 (ПНАЭ Г-7-018-89);

- несплошности с раскрытием от 10 мкм до 100 мкм, что соответствует III классу чувствительности согласно РБ-090-14 (ПНАЭ Г-7-018-89).

Рекомендуемое время выдержки по пенетрантом PRN –не менее 7 минут.

Рекомендуемое время выдержки под проявителем LDN – не менее 10 минут.

Выводы:

Набор дефектоскопических материалов для капиллярного контроля фирмы ООО «ИНСПЕКТОР-НК» (Россия) в составе:

- очиститель CLN (парт. 47);

- пенетрант PRN (парт. 48);

- проявитель LDN (парт. 71)

обеспечивает чувствительность капиллярного контроля по II и III классам чувствительности
согласно РБ-090-14 (ПНАЭ Г-7-018-89) в диапазоне температур от -10 ºС до + 40 ºС.

Набор дефектоскопических материалов для капиллярного контроля цветным методом фирмы ООО «ИНСПЕКТОР-НК» (Россия) в составе:

- очиститель CLN (парт. 47);

- пенетрант PRN (парт. 48);

- проявитель LDN (парт. 71)

может быть использован в атомной энергетике:

  • при капиллярном контроле сварных соединений I, Iн, II, IIн, III категорий и антикоррозионных покрытий согласно ПНАЭ Г-7-010-89;
  • при капиллярном контроле сварных соединений категории «НД» и категории «Д»
    согласно ПНАЭ Г-10-032-92;

- при капиллярном контроле отливок 1, 2 и 3 классов согласно ПНАЭ Г-7-025-90.
